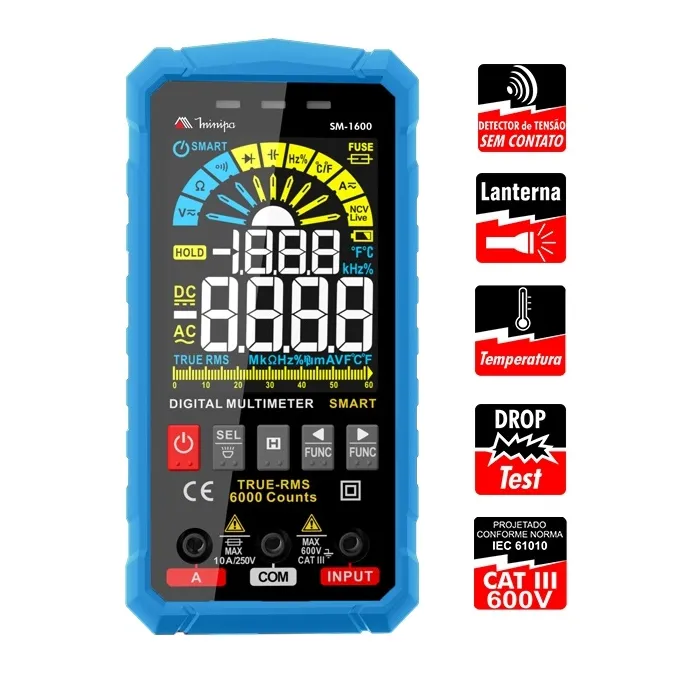

MULTIMETRO SMART DIGITAL - SM-1600 TRUE RMS
CARACTERÍSTICAS
● Display: LCD 3 5/6 Dígitos, 6000 contagens;
● Barra Gráfica: 61 segmentos;
● Indicação de Bateria Fraca;
● Indicação de Sobrefaixa: “OL”;
● Indicação de Polaridade: Automático;
● True RMS: AC;
● Desligamento Automático: Aprox. 15 minutos;
● Taxa de Amostragem: 3 vezes por segundo;
● Mudança de Faixa: Automático;
● Função Data Hold;
● Detecção de Tensão sem Contato (NCV);
● Ambiente:
- Operação: 0°C a 40°C;
Umidade Relativa: <80% <10°C não-condensando;
- Armazenamento: -10°C a 50°C;
- Umidade Relativa: 70% com a bateria removida;
50% (30°C ~ 40°C);
● Altitude: 2.000 metros;
● Grau de Poluição: 2 (Uso Interno);
● Segurança/Conformidade: De acordo com a IEC61010-1, categoria de sobretensão CAT III 600V e dupla
isolação;
● Alimentação: 4 x 1,5V tipo “AAA”;
● Dimensões: 146(A) x 73(L) x 26(P)mm;
● Peso: Aprox. 182 gramas(incluindo bateria);
● Garantia: A garantia é válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia
adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal.
APLICAÇÕES
O modelo SM-1600 é um multímetro digital Smart True RMS. Com seu grande display EBTN e funções SMART,
permite a seleção automática das principais grandezas elétricas durante a medição, bem como indicativo luminoso
dos bornes utilizados na medição.
SEGURANÇA
Este instrumento está de acordo com a norma IEC61010-1 Categoria III 600V e dupla isolação.
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.
GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C se não especificado
de outra forma e umidade relativa entre <80%. Ciclo de calibração recomendado de 1 ano.
TENSÃO DC
● Faixas: 600mV, 6V, 60V, 600V;
● Precisão: ±(0,5% + 3D);
● Resolução: 0,1mV, 0,001V, 0,01V, 1V;
● Impedância de entrada: 10MΩ.
TENSÃO AC (True RMS)
● Faixas:6V, 60V, 600V;
● Precisão: ±(0,8 % + 3D);
● Resolução: 0,001V,0,01V, 1V;
● Impedância de entrada: Aprox. 10MΩ;
● Resposta de Frequência: 40Hz~1KHz;
CORRENTE DC
● Faixas: 600mA, 6A,10A;
● Precisão: ±(1,2%+3D);
● Resolução: 0,1mA, 0,001A, 0,01A;
● Proteção de Sobrecarga:
Fusível de 10A/250V
Obs.: Medidas na faixa de 10A com tempo máximo de 10s com intervalo de 15 minutos entre medidas.
CORRENTE AC (True RMS)
● Faixas: 600mA, 6A,10A;
● Precisão: ±(1,2%+3D);
● Resolução: 0,1mA, 0,001A, 0,01A;
● Resposta de Frequência: 40Hz~1KHz;
● Proteção de Sobrecarga:
Fusível de 10A/250V;
Obs.: Medidas na faixa de 10A com tempo máximo de 10s com intervalo de 15 minutos entre medidas.
RESISTÊNCIA
● Faixas: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ, 60MΩ;
● Precisão: 600Ω ~ 6MΩ ±(1,0% + 5D);
60MΩ ±(1,5% + 10D);
● Resolução: 0,1Ω, 0,001kΩ, 0,01kΩ, 0,1kΩ, 0,001MΩ,
0,001MΩ, 0,01MΩ;
● Proteção de Sobrecarga:250V.
CAPACITÂNCIA
● Faixas: 6nF, 60nF, 600nF, 6μF, 60μF, 600μF, 6mF, 60mF;
● Precisão: 6nF ~ 600μF ±(4,0 % + 5D);
6mF ~ 60mF ±(5,0 % + 5D);
● Resolução: 0,001nF, 0,01nF, 0,1 nF, 0,0001 µF, 0,001
µF, 0,01 µF, 0,0001 mF, 0,001 mF;
● Proteção de Sobrecarga: 250V.
TESTE DE CONTINUIDADE
● Descrição:
-Abaixo de 50Ω, o indicador LED acende em verde junto ao alarme sonoro, indicando boa continuidade;
-A partir de 50Ω, o indicador visual acende em vermelho e o alarme sonoro não é ativado, indicando
má continuidade;
TESTE DE DIODO
● Teste de corrente MAX: aproximadamente 1,2mA
● Teste de tensão MAX: aproximadamente 3,0V
FREQUÊNCIA
● Faixas: 6Hz ~ 10MHz;
● Precisão: 200Hz ~ 200kHz ±(1,0% + 3D);
● Resolução: 0,001Hz, 0,01Hz, 0,1Hz, 0,001kHz,
0,01kHz, 0,1kHz, 0,001MHz, 0,01MHz;
● Proteção de Sobrecarga: 250V.
TEMPERATURA
● Faixas: -40~0°C / 0 ~ 1000°C;
-40~32°F / 32~1832°F;
● Precisão: -40~0°C / -40~ 32°F ±(3°C) / ±(6 °F);
0 ~ 1000°C / 32~1832°F ±(2,0% ou ±
2°C); / ±(2,0% ou ± 4°F);
● Resolução: 0,1°C / 1°F;
● A precisão acima não inclui o erro do termopar.
Obs: No caso da precisão de 0 ~ 1000°C / 32~1832°F deve se utilizar o valor maior.
DUTY CYCLE
● Faixas: 1% ~ 99%;
● Precisão: ±(1,0% + 3D);
● Resolução: 0,1%.
ACESSÓRIOS
1. Manual de Instruções (1 un.)
2. Pontas de Prova (1 par)
3. Termopar Tipo K (1 un.)
4. Bolsa de Transporte (1 un.)
ACESSÓRIOS OPCIONAIS / REPOSIÇÃO
Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento
de medição.
Utilize sempre acessórios originais Minipa.
1. Certificado de calibração (OPCIONAL);
