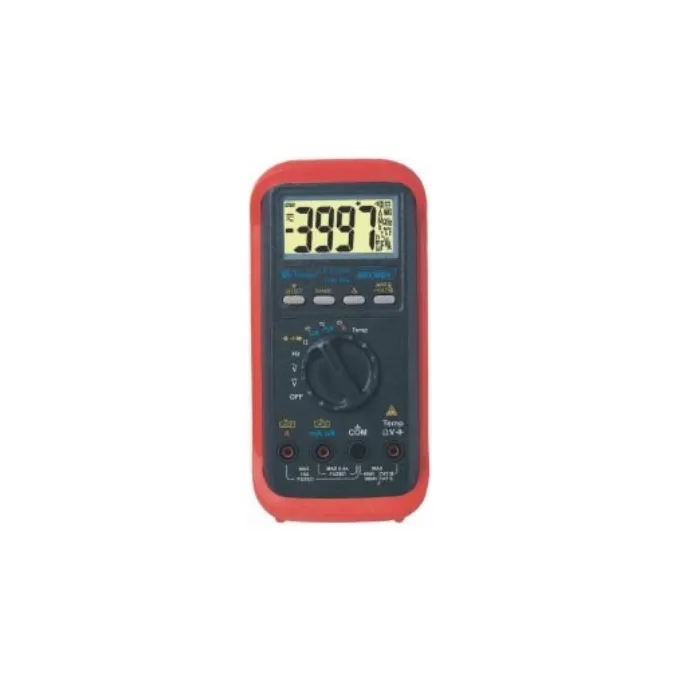

MINIPA - MULTIMETRO DIGITAL - ET 2507 – FL

CARACTERÍSTICAS

- Display: LCD 3 ¾ dígitos (4000 Contagens). - Iluminação do Display. - Taxa de Amostragem: 3 vezes/segundo. - Indicação de Polaridade: Automática. - Indicação de Bateria Fraca: Abaixo de aprox. 2.4V. - Auto Power Off: 30 minutos. - True RMS: AC. - Data Hold. - MAX Hold. - Modo Relativo (Zero). - Mudança de Faixa: Manual e Automática. - Beep-Jack: Advertência de Conexão Errada das Pontas de Prova. - Ambiente de Operação: 0°C a 40°C, RH < 80%. - Ambiente de Armazenamento: -20°C a 60°C, RH < 80% (sem bateria). - Coeficiente de Temperatura: 0.15 x (precisão especificada) / °C, para 0°C ~ 18°C ou 28°C ~ 40°C, ou especificado de outra maneira. - Altitude: 2000m. - Alimentação: 2 x 1.5V AAA. - Consumo de Bateria: 3.2mA (típico). - Conformidade: IEC61010-1(1995), EN61010-1(1995), UL3111-1 (1994) para os terminais: V/R: CAT III 600V e CAT II 1000V. A: CAT II 250V AC e 150V DC. mA/μA: CAT II 250V AC e 150V DC. - EMC: De acordo com EN61326(1997,1998/A1), EN61000-4-2(1995) e EN61000-4-3(1996): - Grau de Poluição: II. - Dimensões: 186(A) x 87(L) x 35.5(P)mm (sem holster). 198(A) x 97(L) x 55(P)mm (com holster).

ESPECIFICAÇÕES

Tensão DC

- Faixas: 400mV, 4V, 40V, 400V, 1000 V - Precisão: 400mV ± (0.3%+4D) 4V ~ 400V ± (0.5%+3D) 1000V ± (1.0%+4D) - Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V - Impedância de Entrada: 10MΩ / 30pF nominal 1000MΩ para faixa 400mV - Proteção de Sobrecarga: 1050V RMS, 1450Vpico

Tensão AC

- Faixas: 400mV, 4V, 40V, 400V, 1000V - Precisão: 400mV ± (4.0%+5D) 4V ~ 400V ± (1.5%+5D) 1000V ± (4.0%+5D) - Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V - Resposta em Freqüência: 50Hz ~ 500Hz - Impedância de Entrada: 10MΩ / 30pF nominal 1000MΩ para faixa 400mV - Proteção de Sobrecarga: 1050V RMS, 1450Vpico

Corrente DC

- Faixas: 400µA, 4000µA, 40mA, 400mA, 4A, 10A - Precisão: 400µA, 40mA, 4A ± (2.0%+5D) 4000µA, 400mA, 10A ± (1.2%+3D) - Resolução: 0.1µA, 1µA, 10µA, 100µA, 1mA, 10mA - Queda de tensão: 400µA, 4000µA - 0.15mV/ µA 40mA, 400mA - 3.3mV/mA 4A, 10A - 0.03V/A - Proteção de Sobrecarga: Fusível de Ação Rápida 0.5A/250V para Entrada µA/mA, Fusível de Ação Rápida 15A/250V para Entrada A

Corrente AC

- Faixas: 400µA, 4000µA, 40mA, 400mA, 4A, 10A - Precisão: 400µA, 40mA, 4A ± (2.0%+6D) 4000µA ± (1.5%+4D) 400mA ± (1.7%+4D) 10A ± (1.8%+4D) - Resolução: 0.1µA, 1µA, 10µA, 100µA, 1mA, 10mA - Queda de tensão: 400µA, 4000µA - 0.15mV/ µA 40mA, 400mA - 3.3mV/mA 4A, 10A - 0.03V/A - Proteção de Sobrecarga: Fusível de Ação Rápida 0.5A/250V para Entrada µA/mA, Fusível de Ação Rápida 15A/250V para Entrada A

Resistência

- Faixas: 400Ω, 4kΩ, 40kΩ, 400kΩ, 4MΩ, 40MΩ - Precisão: 400Ω ± (0.8%+6D) 4kΩ~ 400kΩ ± (0.6%+4D) 4MΩ ± (1.0%+4D) 40MΩ ± (2.0%+4D) - Resolução: 0.1Ω, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ - Tensão do Circuito Aberto: 0.4V DC - Proteção de Sobrecarga: 600V DC / AC RMS

Capacitância

- Faixas: 50nF, 500nF, 5µF, 50µF, 500µF, 3000µF - Precisão: ± (3.5%+6D)* * A faixa 50nF não é especificada, tensão de bateria acima de 2.8V, para capacitor de filme ou melhor - Resolução: 10pF, 100pF, 1nF, 10nF, 100nF, 1µF - Proteção de Sobrecarga: 600V DC / AC RMS

Freqüência

- Faixas: 5Hz, 50Hz, 500Hz, 5kHz, 50kHz, 500kHz, 1MHz - Precisão: ± (0.5%+4D) - Resolução: 0.001Hz, 0.01Hz, 0.1Hz, 1Hz, 10Hz, 100Hz, 1kHz - Tensão de Entrada: < 20V AC RMS - Sinal de Entrada: Senóide ou Quadrada c/ Duty Cycle >40% ou <70% - Sensibilidade: <70% - Sensibilidade: >1.3Vp para 5Hz ~ 100kHz > 2.2Vp para 100kHz ~ 500kHz > 4.2Vp para 500kHz ~ 1MHz - Proteção de Sobrecarga: 600V DC / AC RMS

Temperatura

- Faixas: -20°C ~ 300°C / -4°F ~ 572°F - Precisão: ± (2.0%+3°C) / ± (2%+6°F) - Resolução: 1°C / 1°F - Termopar: Tipo K

Teste de Continuidade

- Faixa: Buzina - Limiar Audível: Entre 20Ω e 120Ω - Proteção de Sobrecarga: 600V DC / AC RMS

Teste de Diodo

- Faixa: Diodo - Tensão de Circuito Aberto: < 1.6V DC - Corrente de Teste: 0.25mA (típico) - Proteção de Sobrecarga: 600V DC / AC RMS

Acessórios

1. Manual de Instruções 2. Baterias 3. Par de Pontas de Prova 4. Holster Protetor 5. Termopar Tipo K com Plug Banana Bkp60

Opcionais

1. Adaptador Pino Banana para Soquete Padrão Tipo K Bkb32
