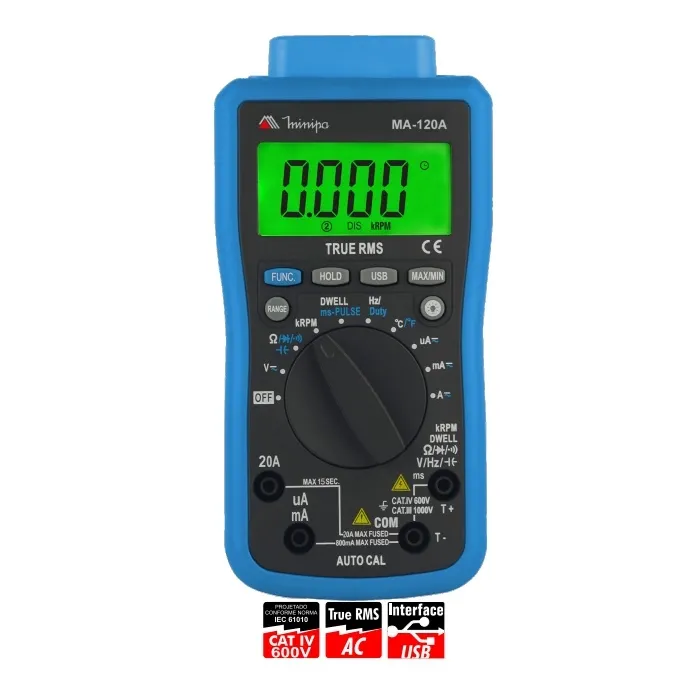

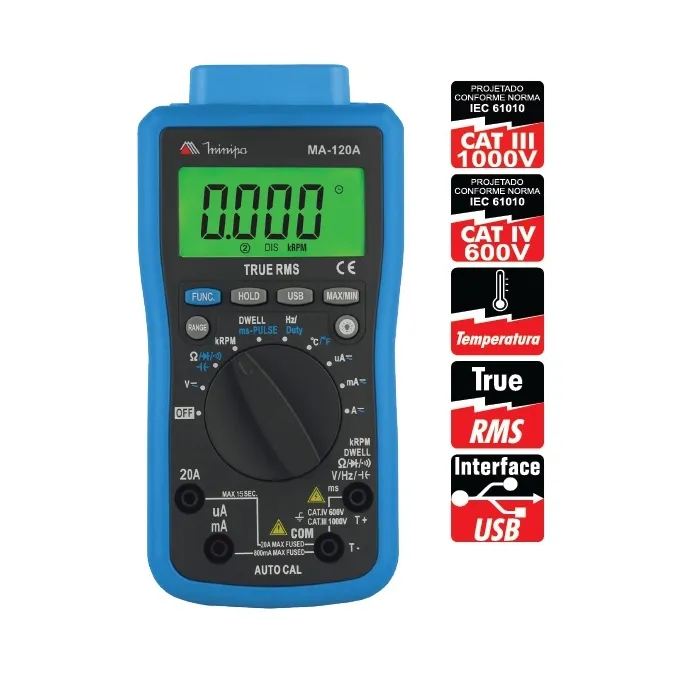

MULTIMETRO AUTOMOTIVO - MA 120A
CARACTERÍSTICAS
Display: 3 5/6 dígitos, 6000 contagens;
Polaridade: (-) indicação de polaridade negativa;
Indicação de Sobre-faixa: O símbolo “OL” é exibido no Display;
Indicação de Bateria Fraca: O símbolo é mostrado no display quando a tensão da bateria estiver abaixo do nível de operação;
Taxa de Amostragem: 3 vezes por segundo;
Auto-desligamento: Após 15 minutos sem atividade.
Data Hold;
Interface USB;
Seleção de cilindros: 2, 3, 4, 5, 6 e 8;
Altitude de operação: < 2000m;
Ambiente de Operação: 0°C a 50°C (32°F a 122°F), U.R. <70%;
Ambiente de Armazenamento: -20°C à 60°C (-4°F à 140°F), U.R.<80%;
Alimentação: 1 Bateria 9V, 6F22 ou equivalente;
Segurança: De acordo com EN-61010 (IEC-61010);
Classe 2 (Dupla Isolação) e Grau de Poluição 2;
Dimensões: 166(A) x 88(L) x 51(P)mm;
Peso: Aprox. 320g (Incluindo bateria);
Garantia: Válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal.
APLICAÇÕES
Multímetro com funções específicas para área automotiva como RPM, Dwell, Duty Cycle, Largura de Pulso torna-se um instrumento indispensável na área automotiva. Além de medições como tensão, corrente, frequência, diodo, resistência, capacitância, continuidade e temperatura.
SEGURANÇA
Este instrumento está de acordo com a norma IEC61010, Categoria IV 600V de Sobretensão. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade relativa até 70%. Especificação válida para 5% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.
TENSÃO DC
Faixas: 600mV, 6V, 60V, 600V e 1000V
Resolução: 0,1mV, 1mV, 10mV, 100mV, 1V
Precisão: 600mV ±(1,5% ± 5d) 6V~600V ±(1,0% ± 5d) 1000V ±(1,5% ± 5d)
Impedância de entrada: 10MW
Proteção de sobrecarga: 1000V DC
TENSÃO AC (True RMS)
Faixas: 600m, 6V, 60V, 600V e 750V
Resolução: 0,1mV, 1mV, 10mV, 100mV, 1V
Precisão: 600mV ± (2,0% ± 10d) 6V ±(1,5% ± 5d) 60 ~ 600V ±(1,5% ± 8d) 750V ±(2,0% ± 4d)
Frequência de resposta: 50~ 60Hz
Impedância de entrada: 10MW
Proteção de sobrecarga: 750V AC RMS
CORRENTE DC
Faixas: 600mA, 6000mA, 60mA, 600mA, 6A, 20A
Resolução: 0,1mA, 1mA, 10mA, 100mA, 1mA, 10mA
Precisão: 600m ~ 600mA ±(1,5% ± 3d) 6A ±(2,0% ± 5d) 20A ±(2,5% ± 5d)
Proteção de sobrecarga: Fusível de 0,8A/250V e Fusível de 20A/250V
CORRENTE AC (True RMS)
Faixas: 60mA, 600mA, 6A, 20A
Resolução: 10mA, 100mA, 1mA, 10mA
Precisão: 60mA ~ 600mA ±(1,8% ± 5d) 6A ±(2,5% ± 5d) 20A ±(3,0% ± 7d)
Frequência de resposta: 50 ~ 60Hz
Proteção de sobrecarga: Fusível de 0,8A/250V e Fusível de 20A/250V
RESISTÊNCIA
Faixas: 600W, 6kW, 60kW, 600kW, 6MW, 60M
Resolução: 0,1W, 1W, 10W, 100W, 1kW, 10kW
Precisão: 600W ±(1,5% ± 5d) 6kW ~ 6MW ±(1,0% ± 5d) 60MW ±(2,5% ± 10d)
Tensão máxima de circuito aberto: < 0,7V
Proteção de sobrecarga: 250V DC/ AC RMS
CAPACITÂNCIA
Faixas: 9,999nF, 99,99nF, 999,9nF, 9,999mF, 99,99mF, 999,9mF, 9,999mF
Resolução: 1p, 10p, 0,1n, 1n, 10n, 0,1mF, 0,001mF
Precisão: 9,999nF ±(2,5% ± 20d) 99,99nF ~ 999,99mF ±(2,5% ± 10d) 9,999mF ±(10% ± 20d)
Proteção de sobrecarga: 250V DC/ AC RMS
CONTINUIDADE
Resistência de limiar: < 50W
Tensão máxima de circuito aberto: ~1,0V
Corrente de teste: < 1mA DC
DIODO
Tensão de circuito aberto: 3,0V DC
Resolução: 1.0mV
Precisão: ±(5.0% ± 15d)
Corrente de teste: ~ 1,0mA
FREQUÊNCIA
Faixas: 9,999Hz ~ 9,999MHz
Resolução: 0,001Hz ~ 1kHz
Precisão: 9,999Hz ~ 9,999MHz ±(0,1% ± 5d)
Proteção de sobrecarga: 250V DC/ AC RMS
Sensibilidade: 1V RMS
TEMPERATURA
Faixas: -30 ~ 1000°C / -22 ~ 1832°F
Resolução: -30 ~ 1000 °C (1°C) -22 ~ 1832 °F (1°F)
Precisão: -30 ~ 1000°C ±(3,0% ± 5d) -22 ~ 1832°F ±(3,0% ± 8d) Obs: Termopar tipo K que acompanha o instrumento mede de -30°C ~ 200°C.
DUTY CYCLE
Faixa: 1,0% ~ 99,0%
Resolução: 0,1%
Precisão: ±(2,0% ± 5d)
Sensibilidade: 5V RMS
Faixa de Frequência: 5Hz ~ 100kHz para onda quadrada
LARGURA DE PULSO (PWM)
Faixa: 1,0 ~ 10,0ms
Resolução: 0.1ms
Precisão: ±(2,0% ± 20d)
ÂNGULO DWELL
2 Cilindros - faixa 0~180°
3 Cilindros - faixa 0~120°
4 Cilindros - faixa 0 ~ 90°
5 Cilindros - faixa 0 ~ 72°
6 Cilindros - faixa 0 ~ 60°
8 Cilindros - faixa 0 ~ 45°
Resolução: 0,1°
Precisão: ±(2,5% + 10d)
Tensão de entrada: 3Vp ~ 50Vp
VELOCIDADE DE ROTAÇÃO (RPM) - Opcional
Faixa: 2 (DIS) ciclos 60 ~ 9kRPM / 600 ~12kRPM 4 ciclos 60 ~ 9kRPM / 600 ~12kRPM
Resolução: 60 ~ 9kRPM = 1RPM 600 ~ 12kRPM = 10RPM
Precisão: ±(2,5% + 10d)
Tensão de entrada: 3Vp ~ 50Vp
Leitura efetiva: > 60RPM
SOFTWARE
Software: PC-LINK SOFT
Idioma: Inglês
Compatibilidade: Windows 7 / 8
Funções Disponíveis: Mostrador Digital Mostrador Analógico Tabela de Registro (Dados x Tempo) Gráfico de Registro (Dados x Tempo) Zoom do Gráfico
Interface: Cabo de conexão: USB.
ACESSÓRIOS
1. Manual de instruções (1 un.)
2. Pontas de prova (1 par)
3. Termopar tipo K (1 un.)
4. Cabo USB (1 un.)
5. CD com software (1 un.)
6. Bolsa de transporte (1 un.)
ACESSÓRIOS OPCIONAIS / REPOSIÇÃO
Entre em contato conosco para obter peças de substituição e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa.
1. Garra Indutiva de RPM GI-120;
2. Ponta de prova MTL-07, MTL-24A;
3. Cabo de conexão Banana/Banana MTL-22;
4. Cabo de conexão Banana/Jacaré MTL-23;
5. Termopares MTK-01, MTK-13B, MTK-14B, MTK-15B, MTK-16 (necessário adaptador MAK-2)
6. Certificado de Calibração
