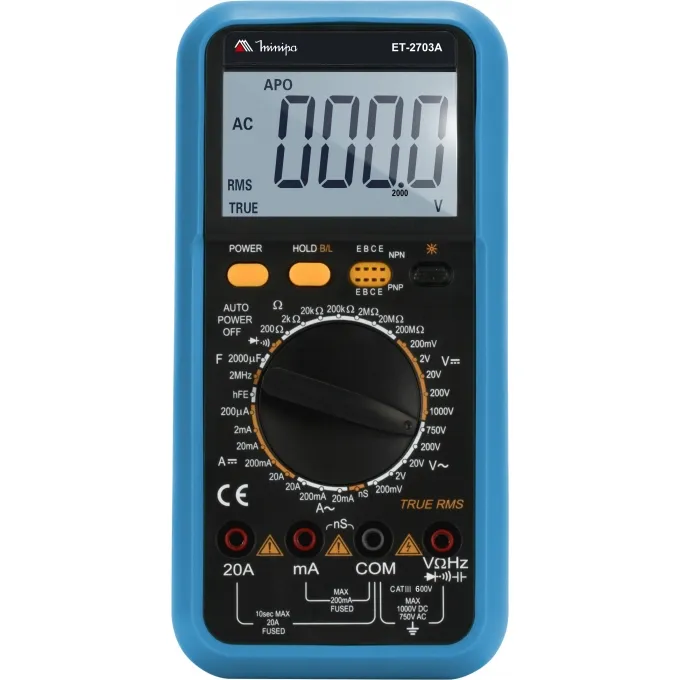

MULTIMETRO DIGITAL - ET 2703 A

CARACTERÍSTICAS

• Display: 4 ½ Dígitos, 20000 Contagens;
• Taxa de Atualização: Aproximadamente 3 vezes por segundo;
• Indicação de Sobrefaixa: “OL.”;
• Indicação de Polaridade: Automática
• Indicação de Polaridade Negativa: “ - “
• Indicação de Bateria Fraca;
• Desligamento Automático: Aprox. 15 minutos;
• True RMS;
• Mudança de Faixa Manual;
• Altitude de Operação: Abaixo de 2000m.
• Ambiente de Operação: 0°C~40°C (32°F a 104°F), RH<80%
• Segurança/ Conformidade: IEC61010 Sobretensão e Dupla Isolação CAT III 600V;
• Alimentação: 1 x 9V (NEDA 1604 / 6F22 ou equivalente);
• Dimensões: 190(A) x 88,5(L) x 27,5(P)mm;
• Proteção por Fusível de 200mA/250V para entrada de mA.
Fusível de 20A/250V para entrada de 20A.
• Garantia: 12 meses a partir da data de aquisição do produto.

APLICAÇÕES

O multímetro digital Modelo ET-2703A é um instrumento com display de 20000 contagens, possui mudança de faixa manual, tensão DC e AC, corrente DC e AC, True RMS, frequência, capacitância, resistência, teste de diodo, hFE de transistor e continuidade. Foi projetado para uso em laboratório, em casa, e por hobistas e entusiastas na área elétrica, eletrônica e informática. Como características adicionais apresenta as funções Auto Power Off e indicador de bateria fraca.

SEGURANÇA

O instrumento está de acordo com os requisitos para dupla isolação da IEC61010-1: CAT III 600V . Não utilize este instrumento em outras categorias de sobretensão.

GERAL

A precisão está especificada em porcentagem da leitura mais o número de dígitos ±(% Leit. + No. Díg.). Sendo válida na faixa de temperatura de 18°C a 28°C, RH < 75%.

TENSÃO DC

• Faixas: 200mV, 2V, 20V, 200V, 1000V;
• Precisão: 200mV ~ 200V ±(0,05%+5D) - 1000V ±(0,1%+5D);                                                                                   • Resolução: 0,01mV, 0,0001V, 0,001V, 0,01V,0,1V;                                                                                                       • Impedância de Entrada: 1MΩ para 200mV; 10MΩ para outras faixas.

TENSÃO AC

• Faixas: 200mV, 2V, 20V, 200V, 750V;
• Precisão: 200mV ~ 750V ±(0,8%+20D)
• Resolução: 0,01mV, 0,0001V, 0,001V, 0,01V,0,1V;
• Impedância de entrada: 10MΩ;
• Resposta em frequência de forma de onda senoidal padrão e onda triangular 40Hz ~1kHz;
• Resposta em frequência de outras formas de onda: 40Hz ~ 200Hz.

CORRENTE DC

• Faixas: 200µA, 2mA, 20mA, 200mA, 2A, 20A;
• Precisão: 200µA ~ 20mA ±(0,5%+4D) - 200mA ±(0,8%+6D); - 2A~20A ±(2,0%+15D);
• Resolução: 0,01µA, 0,0001mA, 0,001A, 0,01A,0,0001A, 0,001a;                                                                                  • Proteção de Sobrecarga: Fusível de 0,2A/250V para mA - Fusível de ação rápida 20A/250V para 20A;

CORRENTE AC

• Faixas: 20mA, 200mA, 20A;
• Precisão: 20mA ~ 200mA ±(1,5%+25D) - 20A ±(2,5%+35D);
• Resolução: 0,01mA, 0,1mA, 10mA;
• Proteção de Sobrecarga: Fusível de 0,2A/250V para mA - Fusível de ação rápida 20A/250V para 20A;
• Valor exibido em True RMS • Em testes AC+DC, considerar o erro em ±(1,5%+25D)

RESISTÊNCIA

• Faixas: 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 20MΩ,200MΩ;
• Precisão: 200Ω ±(0,%+10D) - 2kΩ ~ 2MΩ ±(0,3%+5D) - 20MΩ ±(1,2%+25D)
200MΩ ±(5,0%+45D);
• Tensão em Aberto: < 3V;
• Resolução: 0,01Ω, 0,1Ω, 1Ω, 10Ω, 100Ω, 1kΩ,10kΩ;
• Proteção de Sobrecarga: 250V DC ou valor de Pico AC;
• Quando a medida é acima de 1MΩ, aguardar alguns segundos até estabilizar a leitura.

CAPACITÂNCIA

• Faixas: 20nF, 200nF, 2µF, 20µF, 200µF, 2000µF,;
• Precisão: 20nF ~ 2000µF±(4,0% + 50D)
• Resolução: 10pF, 100pF, 1nF, 10nF, 100nF, 1µF;
• Proteção de Sobrecarga: 36V DC ou valor de Pico AC.

TESTE DE DIODO

• Faixa:
• Tensão de circuito aberto aproximadamente 3V;
• Corrente direta de aprox.1mA;
• Proteção de Sobrecarga: 250V DC / AC RMS.

TESTE DE CONTINUIDADE

• Faixa:
• Acima de 50±20Ω, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto
medido está com boa condutividade;
• Proteção de Sobrecarga: 250V DC / AC RMS.

FREQUÊNCIA

• Faixa: 10Hz, 100Hz, 1kHz, 10kHz, 100kHz,2MHz;
• Precisão: 10Hz~2MHz ±(1% + 3D)
• Resolução: 0,01Hz, 0.1Hz, 1Hz, 10Hz,
100Hz,1kHz, 10kHz;
• Proteção de Sobrecarga: 250V DC ou valor de Pico AC.
• Sensibilidade de entrada: 1,5V RMS.
• Tensão Máxima de Entrada: 10VRMS

CONDUTÂNCIA

• Faixa: 0,1~100nS
• Descrição: ±(1% + 30D)
• Condição de Teste: 0,1nS.

TESTE hFE DE TRANSISTOR

• Faixa: 0~1000;
• O display exibe o valor de hFE do transistor em teste
• Corrente de base aprox. 10µA e Vce aprox. 3V.

ACESSÓRIOS

Manual de Instruções (1 peça); Pontas de Prova (1 par); Bolsa de Transporte (1 un.);
Garras Jacarés(1 Par).

ACESSÓRIOS OPCIONAIS/REPOSIÇÃO

Entre em contato conosco para obter peças de substituição e acessórios opcionais para seu instrumento de medição.
Utilize sempre acessórios originais Minipa.
1. Ponta de prova MTL-07, MTL-22, MTL-23, MTL-24, MTL-37, MTL-51, MTL-52;
2. Ponta atenuadora 1000:1 HV-40A.
3. Garras de correntes CA-601, CA-1000, HR-30,M Flex-10, M Flex-18.
4. Certificado de Calibração.
