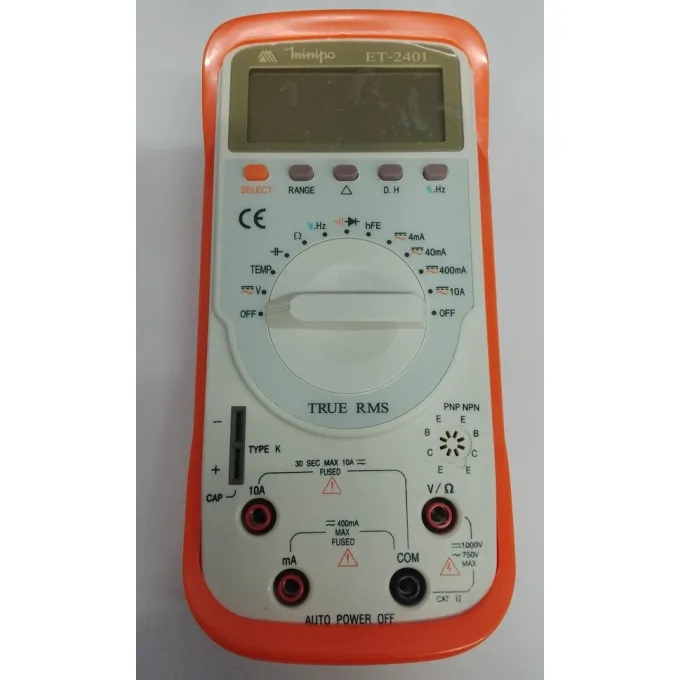

MULTIMETRO DIGITAL  - ET 2401 – FL

CARACTERÍSTICAS

- Display: 3 ¾ Dígitos (4000 Contagens e 9999 Contagens para a Função Freqüência). - Taxa de Medição: 3 vezes / s (1 vez / s para Freqüência e Capacitância). - Indicação de Sobre-faixa: OL. - Auto Power Off: Aproximadamente 15 minutos. - Data Hold. - Autorange com Fixação de Faixa. - Modo Relativo (∆).- True RMS (AC). - Temperatura de Operação: 0°C a 40°C. - Temperatura de Armazenamento: -10°C a 50°C. - Coeficiente de Temperatura: 0.1 x (Precisão Especificada) por °C, < 18°C ou > 28°C. - Umidade Relativa: 0% a 75% (0°C a 50°C). - Uso Interno. - Altitude Máxima: 2000m. - Grau de Poluição: II. - Segurança: IEC 1010 Categoria de Instalação II e UL 1244. - Alimentação: 1 x 9V (6LF22, NEDA1604A). - Vida da Bateria: 500 horas típica (alcalina) - Dimensões: 168(A) x 78(L) x 36(P)mm (sem holster). 180(A) x 87(L) x 50(P)mm (com holster).

ESPECIFICAÇÕES

Tensão DC

- Faixas: 400mV, 4V, 40V, 400V, 1000 V - Precisão: 400mV ~ 400V ± (0.5%Leit.+4Díg) 1000V (1.0%Leit.+4Díg) - Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V - Impedância de Entrada: 10MΩ - Proteção de Sobrecarga: 1000V DC ou 750V AC RMS

Tensão AC

- Faixas: 4V, 40V ,400V, 750V - Precisão: 4V ~ 400V ± (0.8%Leit.+6Díg) para 40Hz~400Hz 750V ± (1.0%Leit.+6Díg) para 40Hz~100Hz - Resolução: 1mV, 10mV, 100mV, 1V - Impedância de Entrada: 10MΩ, < 100pF - Tipo de Conversão AC: Resposta True RMS com Acoplamento AC - Proteção de Sobrecarga: 1000V DC ou 750V AC RMS

Corrente DC

- Faixas: 4mA, 40mA, 400mA, 10A - Precisão: 4mA ~ 400mA ± (0.8%Leit.+6Díg) 10A ± (1.2%Leit.+10Díg) - Resolução: 1µA, 10µA, 100µA, 10mA - Queda de Tensão: 400mV (Máximo) para Entrada mA 100mV (Máximo) para Entrada A - Proteção de Sobrecarga: Fusível de Ação Rápida 0.5A/250V para a Entrada mA, Sem Fusível para a Entrada A

Corrente AC

- Faixas: 4mA, 40mA, 400mA, 10A - Precisão: 4mA ~ 400mA ± (1.0%Leit.+6Díg) para 40~400Hz 10A ± (2.0%Leit.+15Díg) para 40Hz~100Hz - Resolução: 1µA, 10µA, 100µA, 10mA - Queda de Tensão: 400mV (Máximo) para Entrada mA 100mV (Máximo) para Entrada A - Tipo de Conversão AC: Resposta True RMS com Acoplamento AC - Proteção de Sobrecarga: Fusível de Ação Rápida 0.5A/250V para a Entrada mA, Sem Fusível para a Entrada A

Resistência

- Faixas: 400Ω, 4kΩ, 40kΩ, 400kΩ, 4MΩ, 40MΩ - Precisão: 400Ω ± (0.8%Leit.+5Díg) 4kΩ ~ 4MΩ± (0.8%Leit.+4Díg) 40MΩ ± (3.0%Leit.+5Díg) - Resolução: 0,1Ω, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ - Tensão de Circuito Aberto: 400mV - Proteção de Sobrecarga: 250V DC / AC RMS

Capacitância

- Faixas: 4nF, 40nF, 400nF, 4µF, 40µF, 200µF - Precisão: 4nF ± (2.5%Leit.+40Díg) 40nF ± (2.5%Leit.+6Díg) 400nF ~ 40µF ± (3.5%Leit.+8Díg) 200µF ± (5%Leit.+8Díg) - Resolução: 1pF, 10pF, 100pF, 1nF, 10nF,100nF - Proteção de Sobrecarga: 250V DC / AC RMS

Teste de Diodo

- Descrição: Display mostra a queda de tensão aproximada do diodo - Condição de Teste: Corrente direta aproximada de 0.5mA DC. Tensão reversa aproximada de 1.5V DC - Proteção de Sobrecarga: 250V DC / AC RMS

Continuidade

- Descrição: A buzina toca se a resistência for menor que aproximadamente 50Ω - Condição de Teste: Tensão de circuito aberto de aproximadamente 0.5V DC - Proteção de Sobrecarga: 250V DC / AC RMS

Freqüência

- Faixas: 100Hz, 1000Hz, 10kHz, 100kHz, 1MHz, 10MHz - Precisão: ± (0.1%Leit.+4Díg) - Resolução: 0.01Hz, 0.1Hz, 1Hz, 10Hz, 100Hz, 1kHz - Sensibilidade de Entrada: 0.7V - Proteção de Sobrecarga: 250V DC / AC RMS

Duty Cycle

- Faixa: 0.0 ~ 90.0% - Precisão: ± (2.0%Leit.+5Díg) - Resolução: 0.1% - Largura de Pulso: > 100ns, < 100ms - Proteção de Sobrecarga: 500V DC ou 250V AC RMS

Temperatura

- Faixas: -20°C ~ 750°C, 4°F ~ 1400°F - Precisão: -20°C ~ 0°C ± (5%Leit.+2°C) 0°C ~ 750°C ± (3%Leit.+2°C) 4°F ~ 32°F ± (5%Leit.+4°F) 32°F ~ 1400°F ± (3%Leit.+4°F) - Resolução: 1°C / 1°F - Tipo de Sensor: Termopar Tipo K - Proteção de Sobrecarga: 60V DC ou 24V AC RMS

Teste de hFE

- Faixa: 0 ~ 1000 - Precisão: ± (10%Leit.+5Díg) - Resolução: 1 - Ib: 10µA - Vce: 1.5V DC

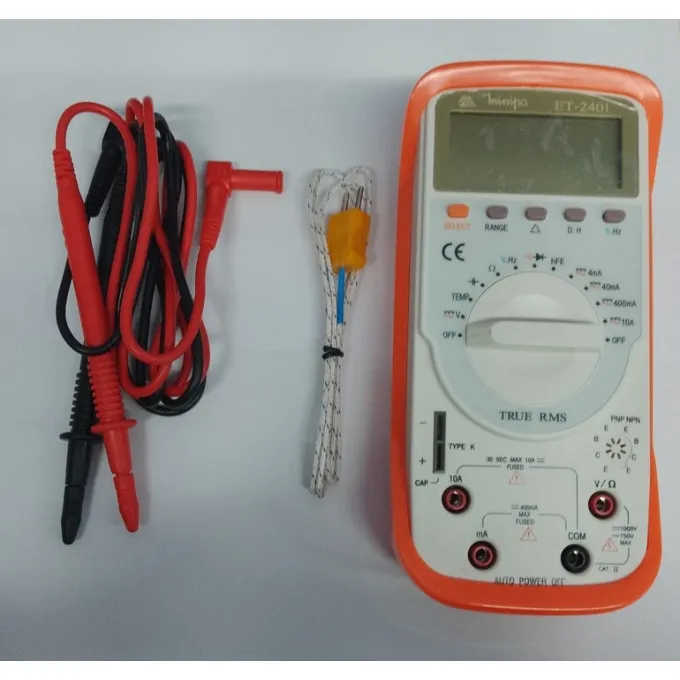

Acessórios

1. Multímetro Digital 2. Par de Pontas de Prova (Vermelha e Preta) 3. Manual de Instruções 4. Bateria (Instalada) 5. Holster Protetor 6. Termopar Tipo K
