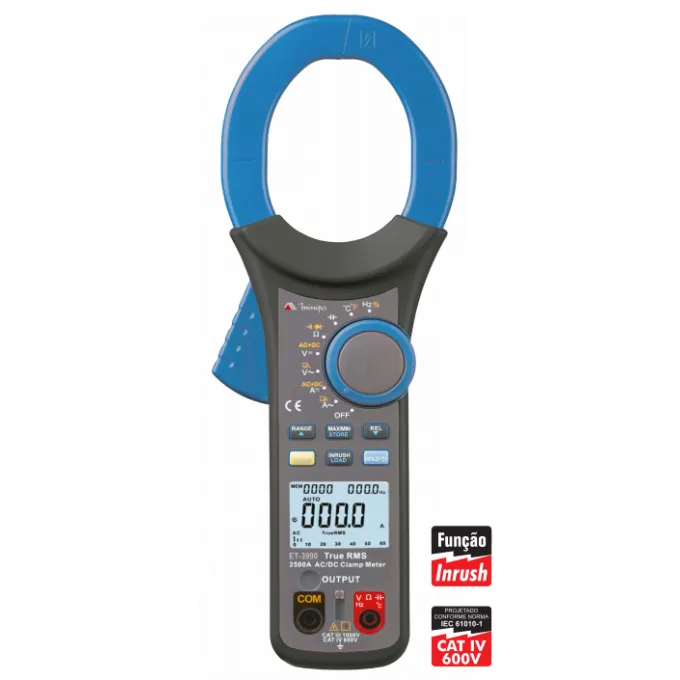

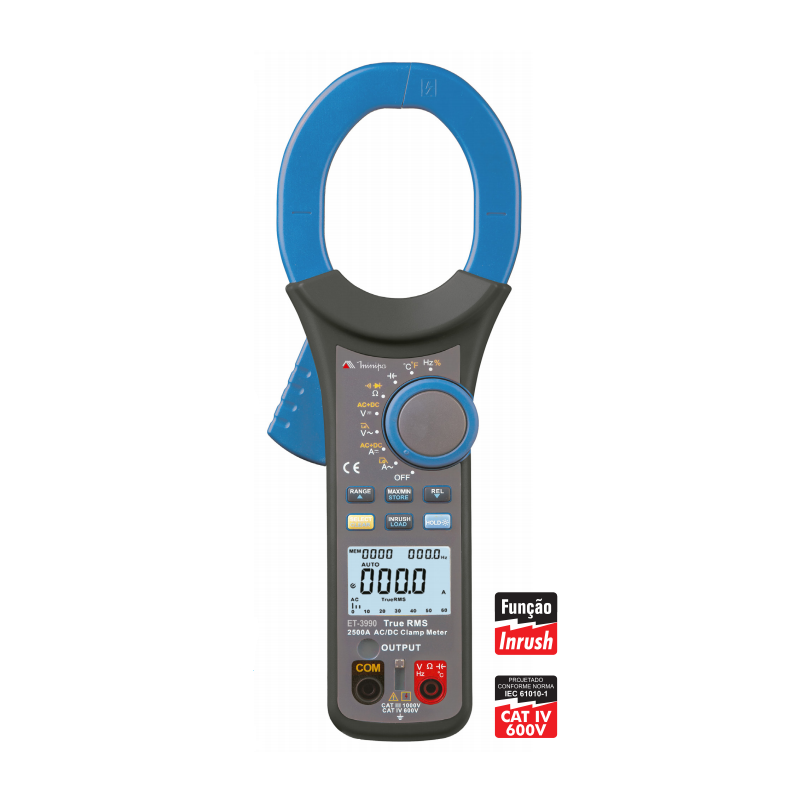

ALICATE AMPERIMETRO - ET 3990

CARACTERÍSTICAS

• Display: LCD 3 5/6 dígitos, 6000 contagens com Iluminação; • Barra Gráfica Analógica: 61 barras; • Indicação de Polaridade: Automática, indicação de polaridade negativa “-”; • Indicação de Sobrefaixa: “OL” ou “-OL”; • Indicação de Bateria Fraca: É mostrado “ ” quando a tensão da bateria cair abaixo da tensão de operação; • Taxa de Amostragem: 3 vezes por segundo; • Mudança de Faixa: Automática; • Auto Desligamento: aprox. 15 minutos; • Memória: 1000 registros; • True RMS AC+DC; • Filtro Passa Baixa (LPF); • Corrente de Partida (INRUSH); • Data Hold; • Função MÁX/MÍN; • Modo Relativo; • Tipo de Sensor: Sensor de efeito Hall para medida de corrente AC e DC; • Resistência a Impacto: Queda máxima de 1m; • Diâmetro do Condutor: 60mm (máximo); • Abertura da Garra: 63mm (máximo); • Saída analógica 1A/1mV; • Uso Interno; • Ambiente: Operação: 0°C a 30°C, RH < 80% 30°C a 40°C, RH < 75% 40°C a 50°C, RH < 45%; Armazenamento: -20°C a 60°C, RH < 80% (sem bateria); • Coeficiente de Temperatura: 0,1 x precisão especificada/1°C, 18°C a 28°C; • Altitude de Operação: 2000m; • Grau de poluição: 2; • Alimentação: 1 bateria de 9V tipo NEDA 1604 , 6F22 ou 006P; • Dimensões: 298(A) x 107(L) x 47(P)mm; • Garantia: 12 (doze) meses a partir da data da aquisição.

APLICAÇÕES

Instrumento que tem como principal característica a capacidade de medição de sinais AC/ AC+DC, com filtro True RMS e medidas Inrush. Dispondo de ampla faixa para medição de corrente, até 2500A AC/DC, ele é a solução completa em ambientes que exigem mais de seu equipamento.

SEGURANÇA

Este equipamento está de acordo com a Categoria de Instalação IV 600V, III 1000V da IEC61010-1. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

GERAL

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C ±5°C e umidade relativa até 70%. Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.

TENSÃO DC

• Faixas: 6V, 60V,600V e 1000V • Precisão: 6V ~ 600V ±(0.5%+2D) 1000V ±(1%+2D) • Resolução: 0.001V, 0.01V , 0.1V e 1V • Impedância de Entrada: aprox.10MΩ • Proteção de Sobrecarga: 1000V DC/AC RMS

TENSÃO AC

• Faixas: 6V, 60V,600V e 1000V. • Precisão: 60V ~ 600V ±(1%+3) para 40Hz a 400Hz. 60V ~ 600V ±(2%+3) para 400Hz a 1kHz. 1000V ±(1.2%+3D) para 40Hz a 400Hz. 1000V ±(2.5%+3D) para 400Hz a 1kHz. • Resolução: 0.001V, 0,01V , 0,1V e 1V. • Resposta de Frequência: 40Hz ~1kHz. • Impedância de Entrada: aprox.10MΩ. • Proteção de Sobrecarga: 1000V DC/AC RMS.

TENSÃO (TRUE RMS AC + DC)

• Faixas: 6V, 60V,600V e 1000V. • Precisão: 6V ~ 600V ±(2%+20) para 40Hz a 400Hz. 60V ~ 600V ±(4%+20) para 400Hz a 1kHz. 1000V ±(2.5%+5D) para 40Hz a 400Hz. 1000V ±(5%+5D) para 400Hz a 1kHz. • Resolução: 0,001V, 0,01V , 0,1V e 1V. • Resposta de Frequência: 40Hz ~1kHz. • Impedância de Entrada: aprox.10MΩ. • Proteção de Sobrecarga: 1000V DC/AC RMS.

TENSÃO AC + LPF

• Faixas: 6V, 60V,600V e 1000V. • Resolução: 0.001V, 0,01V , 0,1V e 1V. • LPF: Bloqueio de Frequência acima de 1kHz.

CORRENTE DC

• Faixas: 600A, 2500A • Precisão: ±(1.5%+5D) para 600A. ±( 2.5%+5D) para 2500A. • Resolução: 0.1A e 1A

CORRENTE AC + LPF

• Faixas: 600A, 2500A • Resolução: 0.1A e 1A • LPF: Bloqueio de Frequência acima de 1kHz.

CORRENTE AC

• Faixas: 600A, 2500A • Precisão: ±(1.5%+5D) para 600A. ±( 2.5%+5D) para 2500A. • Resolução: 0.1A e 1A • Resposta de Frequência: 50Hz ~ 60Hz

CORRENTE (TRUE RMS AC + DC)

• Faixas: 600A, 2500A • Precisão: ±(3%+20D) para 600A. ±( 5%+20D) para 2500A. • Resolução: 0.1A e 1A • Resposta de Frequência: 50Hz ~ 60Hz

RESISTÊNCIA

• Faixas: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ e 60MΩ • Precisão: REL ativado ±(1%+10D) para 600Ω 6kΩ ~ 600kΩ ±(0.6%+10D) 6MΩ ±(1.2%+2D) 60MΩ ±(1.5%+2D) • Resolução: 0.1Ω, 0.001kΩ, 0.01kΩ, 0.1kΩ, 0.001MΩ e 0.1MΩ • Proteção de Sobrecarga: 1000V DC/AC RMS

TESTE DE CONTINUIDADE

• Descrição: A buzina toca se a resistência for menor que aprox. 30Ω. • Resolução: 0.1Ω. • Tensão de Circuito Aberto: aproximadamente 3,5VDC. • Proteção de Sobrecarga: 1000V DC/AC RMS

CAPACITÂNCIA

• Faixas: 60nF, 600nF, 6µF, 60µF, 600µF, 6000µF e 60mF. • Precisão: REL ativado ±(3%+5D) para 60nF 600nF ~ 60µF ±(3%+5D) 600µF ±(4%+5D) 6000µF ±(5%+5D) 60mF: valores apenas de referência • Resolução: 0.01nF, 0.1nF, 0.001µF, 0.01µF, 0.1µF, 1µF e 0.01mF. • Proteção de Sobrecarga: 1000V DC/AC RMS

TESTE DE DIODO

• O display exibe a queda de tensão aproximada do diodo. • Tensão de Circuito Aberto: < 3.5V DC • Proteção de Sobrecarga: 1000V DC/AC RMS

TEMPERATURA

• Faixas: -40°C ~ 1000°C (-40°F ~ 1832°F) • Precisão: -40°C ~ 40°C: ±(2%+10) 41°C ~ 400°C: ±(1%+10) 401°C ~ 1000°C: ±(2.5%) -40°F ~104°F: ±(2%+18) 105°F ~ 752°F: ±(1%+18) 753°F ~ 1832°F: ±(2.5%) • Resolução: 1°C / 2°F. • Sensor de Temperatura: Tipo K (Ni-Cr e Ni-Si) Termoacoplador. • Proteção de Sobrecarga: 1000V DC/AC RMS.

FREQUÊNCIA

• Faixas: 60Hz, 600Hz, 6kHz, 60kHz, 600kHz, 6MHz e 60MHz. • Precisão: ±(0.1%+3D). • Resolução: 0.001Hz, 0.01Hz, 0.0001KHz, 0.001kHz, 0.01kHz, 0.0001MHz e 0.001MHz. • Sensibilidade: 10Hz ~ 40MHz: 1Vrms < a < 30Vrms. >40MHz: não especificado • Proteção de Sobrecarga: 1000V DC/AC RMS.

DUTY CYCLE

• Faixas: 10% ~ 90% (10Hz ~ 2KHz) • Precisão: ±(1.2%+30D) • Resolução: 0.01% • Proteção de Sobrecarga: 1000V DC/AC RMS

ACESSÓRIOS

1. Manual de Instruções; 2. Pontas de Prova (par); 3. Sensor de Temperatura; 4. Bolsa para Transporte; 5. Linha de Saída Analógica (Opcional)

ACESSÓRIOS OPCIONAIS/REPOSIÇÃO

Entre em contato conosco para obter peças de substituição e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa. 1. Ponta de prova MTL-07; 2. Ponta de prova MTL-24; 3. Pontas Termopares; 4. Cabo de conexão Banana/Banana MTL-22, MTL37; 5. Cabo de conexão Banana/Jacaré MTL-23 6. Conjunto de pontas e cabos modulares MTL-51, MTL-52; 7. Certificado de Calibração.
