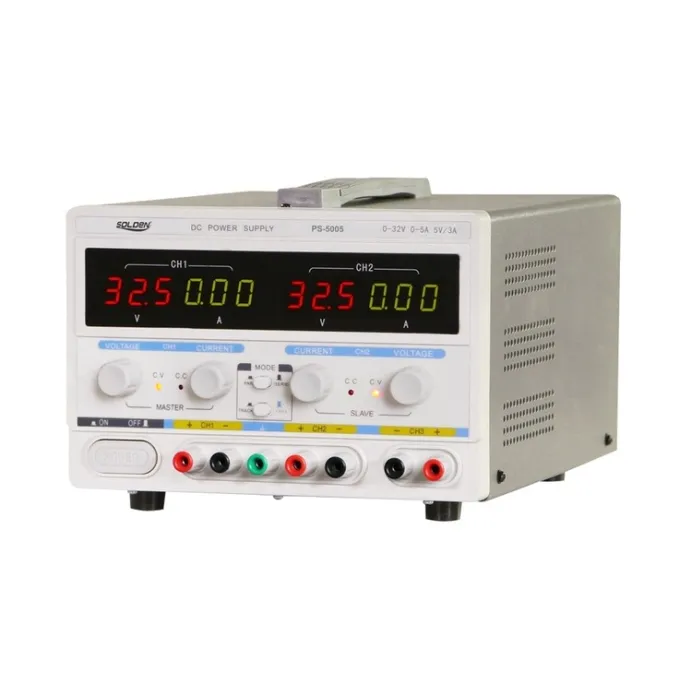

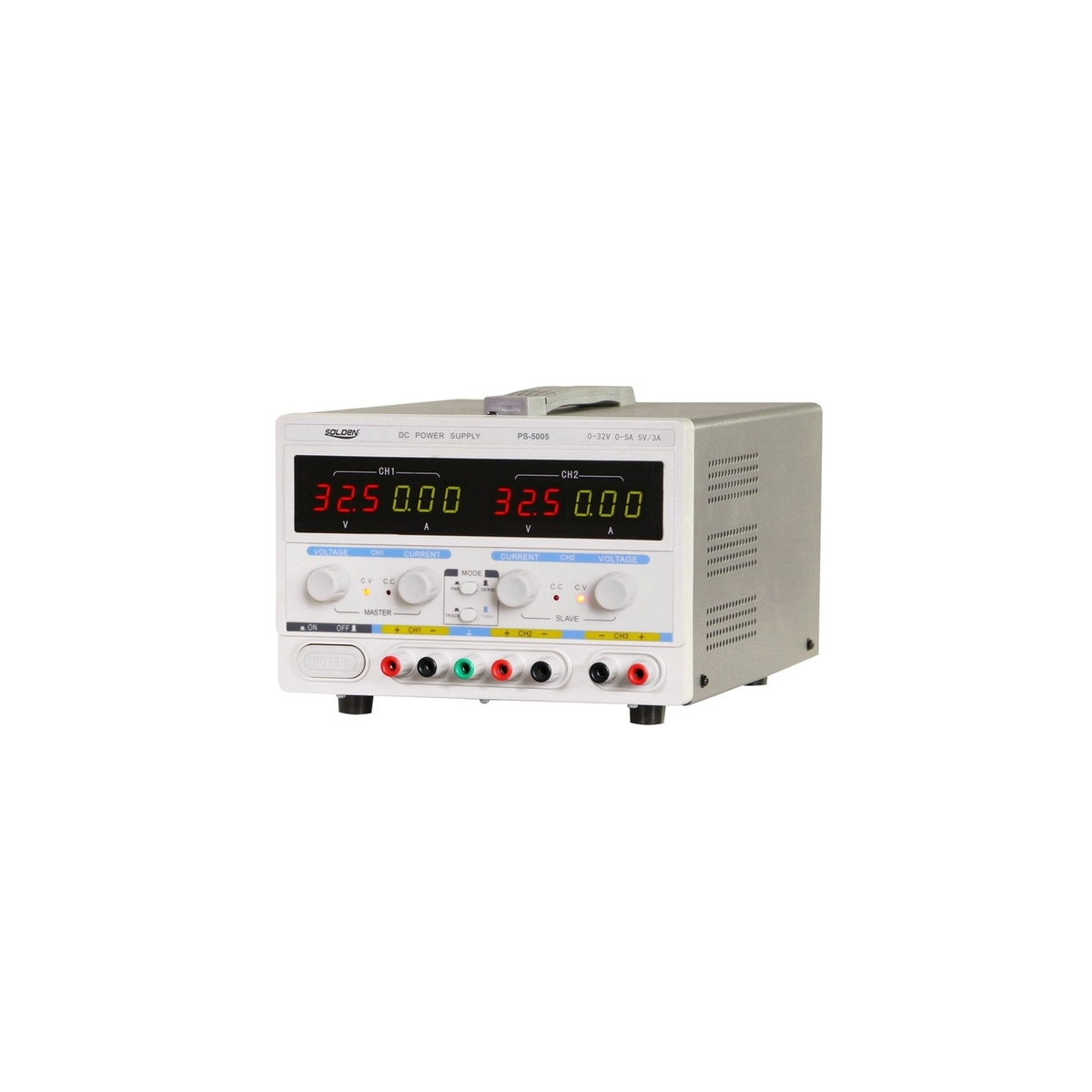

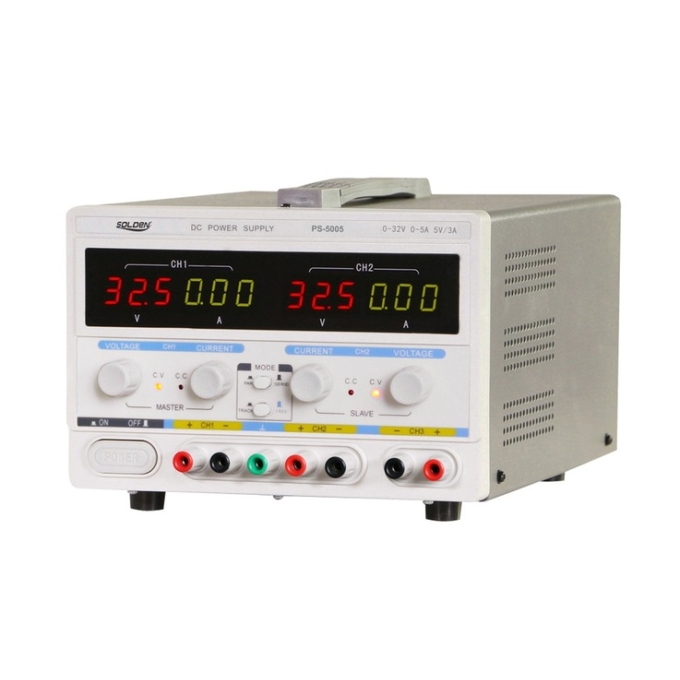

FONTE - PS 5005 – BIVOLT

A fonte PS-5005 foi projetada para atender a maior parte das necessidades de tensão e corrente, requeridas em assistências técnicas, laboratórios, escolas e indústrias.
Ela é composta de três fontes independentes em um mesmo gabinete.
Sendo uma fonte fixa de 5V com capacidade até 3A, e duas fontes ajustáveis independentemente até 32V, e até 5A cada.
As duas fontes ajustáveis podem trabalhar em modo independente (até 32V/5A), em série (até 64V/5A) e em paralelo (até 32V/10A).
No modo independente, a tensão e a corrente de saída das duas fontes ajustáveis, são reguladas separadamente.
As duas fontes ajustáveis poderão trabalhar como fonte de tensão ou corrente constante, quando usadas no modo independente.
Através do uso de dois potenciômetros para cada fonte ajustável, é possível regular o limite de tensão ou de corrente de saída, para quando a PS-5005 for usada como fonte de corrente ou tensão.
A fonte irá automaticamente passar de fonte de tensão para fonte de corrente, e vice-versa, sempre que o limite pré-estabelecido de corrente ou tensão for atingido (crossover).
Cada uma das fontes ajustáveis tem seus próprios medidores digitais, que permitem exibir a corrente e a tensão de saída ao mesmo tempo.
O ripple da PS-5005 é extremamente baixo e é compatível com o nível requerido por circuitos digitais, de telefonia e de computação.

Especificações:

a. Alimentação: 127V/220V (50/60Hz).
b. Dimensões e peso: 300X220X160mm, 6,5Kg.
c. Temperatura e umidade: operação: de 0º a 40ºC, menos que 80%RH /armazenamento: de 5º a 45ºC, menos que 70%RH.
d. Coeficiente de temperatura: menor que 300ppm/ºC.
e. Modos de operação: No máximo até 8 horas de uso contínuo.
e1. Independente: duas saídas de 0 a 32V até 5A e uma fixa de 5V até 3A.
e2. Paralelo: Uma saída de 0 a 32V até 10A e uma fixa de 5V até 3A.
e3. Série: Uma saída de 0 a 64V até 5A e uma fixa de 5V até 3A.
f. Potência total de saída: 335W
g. Proteção contra curto circuito das saídas e inversão de polaridade.
h. A PS-5005 é acompanhada de um manual de instruções, um cabo de força e uma caixa de embalagem.

ATENÇÂO: a fonte não tem proteção contra a aplicação de tensão nos bornes de saída CH1, CH2 e CH3. A aplicação de tensão nos bornes de saída acarretara a queima da fonte e perda da garantia.

Técnicas (das fontes variáveis CH1 e CH2)

Obs.: C.V = Modo de tensão constante. / C.C = Modo de corrente constante.
a. Tensão de saída: duas saídas até 32V em modo independente, uma saída até 64V em modo série e uma saída até 32V em modo paralelo.
b. Corrente de saída: duas saídas até 5A em modo independente, uma saída até 5A em modo série e uma saída até 10A em modo paralelo.
c. Regulação da Fonte: CV: ≤ 0,01% + 3mV / CC: ≤ 0,01% + 6mV.
d. Regulação de Carga:
                                 CV: ≤5*10-⁴ + 2mV.
                                 CC: ≤20mA.
e. Ripple e ruído:
                        CV: ≤ 1mVrms.
                        CC: ≤ 1mArms.
f. Proteção: limite de corrente, curto circuito e inversão de polaridade.

Técnicas (da fonte fixa CH3)

a. Tensão de saída: de 5V ± 3%.
b. Corrente de Saída: até 3A.
c. Ripple e ruído: ≤ 3mVrms.
d. Proteção: curto circuito e inversão de polaridade.

Especificações dos medidores digitais

a. Tipo: digital simples.
b. Visor: LED 3 dígitos.
c. Exatidão: ±(1% da leitura + 2 dígitos) para tensão.
                  ±(2% da leitura + 2 dígitos) para corrente.

Garantia:

Por um período de um ano após a data da compra, mediante apresentação da nota fiscal original.
A garantia cobre defeitos de fabricação na PS-5005 que ocorram durante o uso normal e correto do aparelho.
A garantia é válida somente para o primeiro proprietário do aparelho.
A garantia perderá a sua validade se ficar constatado: mal uso do aparelho, danos causados por transporte, reparo efetuado por técnicos não autorizados, uso de componentes não originais na manutenção e sinais de violação do aparelho.
Excluem-se da garantia os acessórios.
