Instrumento portátil True RMS que pode ser usado na medida de correntes DC e AC até 100A com precisão e confiabilidade. Pode ser utilizado na medida de sinais em barramentos e linhas de alimentação de plantas industriais e painéis de distribuição. Em circuitos... Mais detalhes

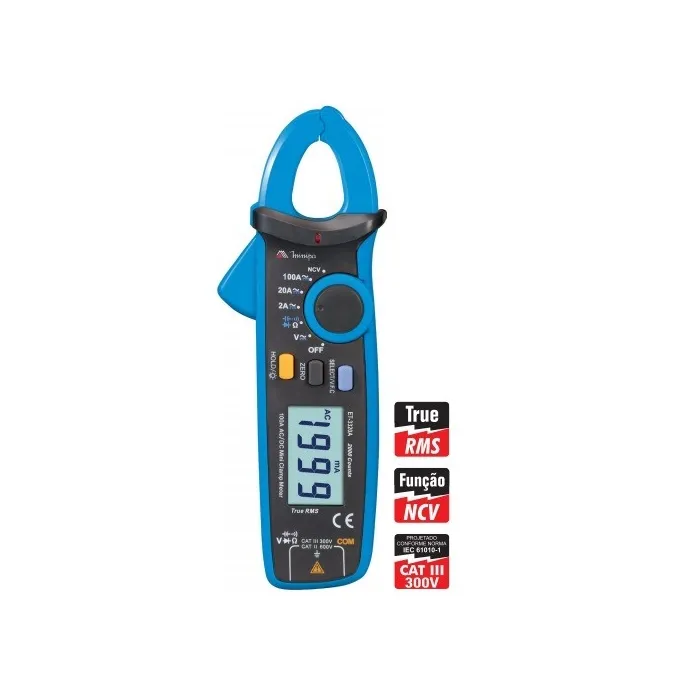

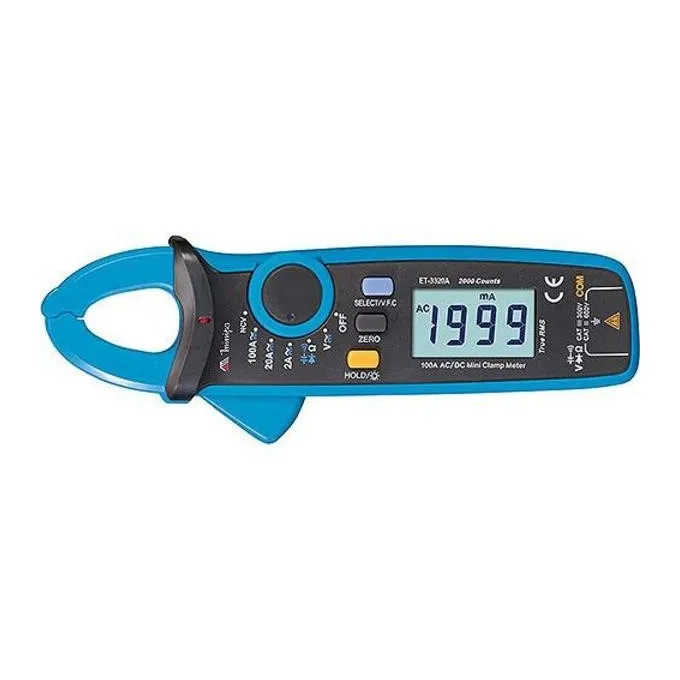

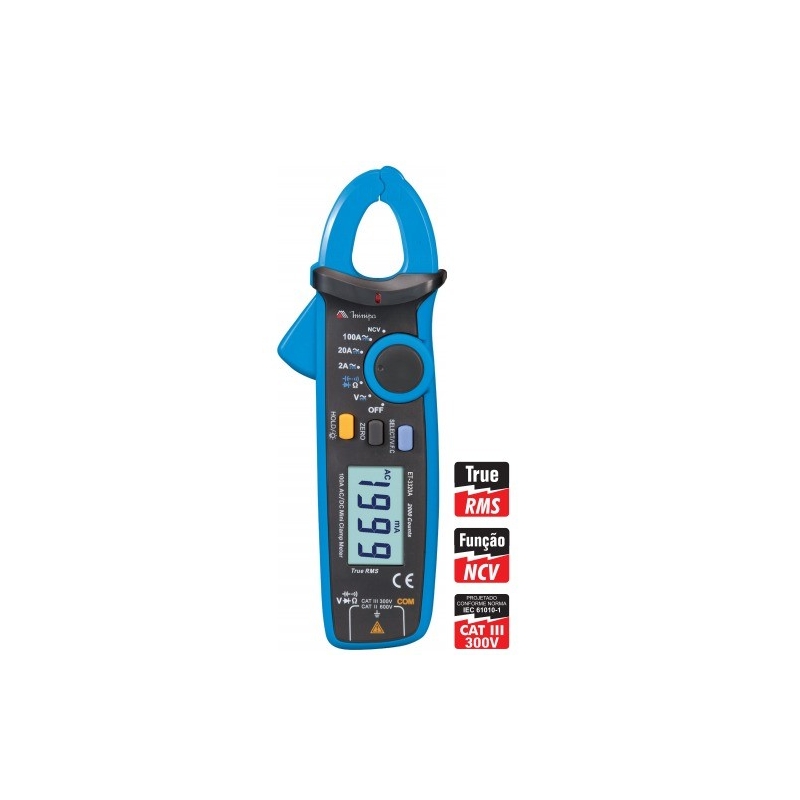

ALICATE AMPERIMETRO - ET 3320A
CARACTERÍSTICAS
Display: LCD 3 1 / 2 Dígitos, 2000 Contagens; • Iluminação do Display; • Taxa de Amostragem: Aprox. 2 ~ 3 vezes/segundo; • Indicação de Polaridade: Automática; • Indicação de Sobrefaixa: “OL” é mostrado; • Indicação de Bateria Fraca: O símbolo “ ” será mostrado quando a tensão da bateria cair abaixo da tensão de operação; • Mudança de Faixa: Automática/ Manual; • True RMS; • Detecção de tensão sem contato (NCV); • Data Hold; • Abertura da Garra: 17mm; • Modo Zero; • Auto Power Off: Aprox. 15 minutos; • Temperatura de Operação: 0°C a 40°C, (32°F a 104°F); • Temperatura de Armazenamento: -10°C a 50°C, (14°F a 122°F); • Umidade Relativa: ≤ 75% a 0°C~30°C ≤ 50% a 31°C~40°C; • Segurança/ Conformidade: IEC/EN 61010-1, Dupla Isolação, CAT III 300V; • Compatibilidade Eletromagnética: 1V/m; • Grau de poluição: 2; • Alimentação: Duas pilhas 1,5V AAA; • Dimensões: 175(A) x 60(L) x 33,5(P)mm; • Garantia: 12 (doze) meses a partir da data de aquisição.
APLICAÇÕES
Instrumento portátil True RMS que pode ser usado na medida de correntes DC e AC até 100A com precisão e confiabilidade. Pela sua categoria de proteção, pode ser utilizado na medida de sinais em barramentos e linhas de alimentação de plantas industriais e painéis de distribuição. Em circuitos eletrônicos, diferencia-se pelas medidas de tensão DC/AC, resistência, capacitância, testes de diodo e continuidade, data hold e iluminação do display.
SEGURANÇA
Este instrumento está de acordo com a norma IEC/ EN 61010-1, Categoria III 300V e possui certificação CE. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade relativa até 75%. Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.
TENSÃO DC
• Faixa: 200mV, 2V, 20V, 200V, 600V • Precisão: 200mV ± (0,7%+5D) 2V ~ 600V ± (0,7%+3D) • Resolução: 0,1mV, 0,001V, 0,01V, 0,1V, 1V • Impedância de Entrada: 10MW exceto para faixa de 200mV • Proteção de Sobrecarga: 600V DC/AC RMS.
TENSÃO AC
• Faixa: 2V, 20V, 200V, 600V • Precisão: 2V ~ 200V ± (1%+3D) 600V ± (1,2%+3D) • Resolução: 0,001V, 0,01V, 0,1V, 1V • Resposta em Frequência: 45 ~ 400Hz • Impedância de Entrada: 10MΩ • Proteção de Sobrecarga: 600V DC/AC RMS.
CORRENTE DC
• Faixa: 2A, 20A, 100A • Precisão: 2A ± (2% + 8D) 20A ± (2% + 3D) 100A ± (2% + 3D) • Resolução: 1mA, 10mA, 100mA • Proteção de Sobrecarga: 100A.
CORRENTE AC
• Faixa: 2A, 20A, 100A • Precisão: 2A ± (3% + 10D) 20A ± (2,5% + 8D) 100A ± (2,5% + 5D) • Resolução: 1mA, 10mA, 100mA • Resposta em Frequência: 50 ~ 60Hz • Proteção de Sobrecarga: 100A.
TESTE DE DIODO
• Faixa: Diodo • Descrição: Display mostra a queda de tensão aproximada do diodo. • Resolução: 0,001V • Tensão de circuito aberto aprox. 3,2V • Proteção de Sobrecarga: 600V DC/AC RMS.
RESISTÊNCIA
• Faixas: 200W, 2kW, 20kW, 200kW, 2MW, 20MW • Precisão: 200W ~ 200kW ± (1%+2D) 2MW ~ 20MW ± (1,2%+3D) • Resolução: 0,1Ω, 1Ω, 10Ω, 0,1kΩ, 1kΩ, 10kW • Tensão de Circuito aberto: 1V • Proteção de Sobrecarga: 600V DC/AC RMS.
TESTE DE CONTINUIDADE
Faixa: Buzina • Descrição: A buzina toca se a resistência for menor que aprox. 10W • Proteção de Sobrecarga: 600V DC/AC RMS.
CAPACITÂNCIA
• Faixas: 2nF, 20nF ~ 200µF, 2mF ~ 20mF • Precisão: 2nF ± (4%+10D) 20nF ~ 200µF ± (4%+5D) 2mF ~ 20mF ± (10%) • Resolução: 1pF, 10pF ~ 0,1µF, 1µF ~ 10µF • Utilize o botão Zero para capacitâncias abaixo de 1µF para descartar o valor residual • Proteção de Sobrecarga: 600V DC/AC RMS.
NCV
• Detecção a partir >100V rms • Indicação Sonora e Visual.
ACESSÓRIOS
ACESSÓRIOS OPCIONAIS/REPOSIÇÃO
Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa. 1. Ponta de prova MTL-07, MTL-24; 2. Cabos de conexão MTL-22, MTL-23, MTL-37; 3. Garra de Corrente: CA-1000, CA-601, M-Flex 10/18; 4. Certificado de calibração (OPCIONAL).
